Seit mehreren Jahrzehnten betreiben wir ein eigenes Getriebe-Prüflabor – ein essenzieller Bestandteil unserer Entwicklungsarbeit. Die Realisierung komplexer, individueller Antriebslösungen erfordert nicht nur fundiertes Know-how im Engineering, sondern auch eine umfassende Prüfinfrastruktur. Unser Labor ist daher integraler Bestandteil unseres Entwicklungsprozesses – von der ersten Idee bis zur Validierung im Versuch.
Kompetenzen |
Engineering |
Getriebeprüfstände

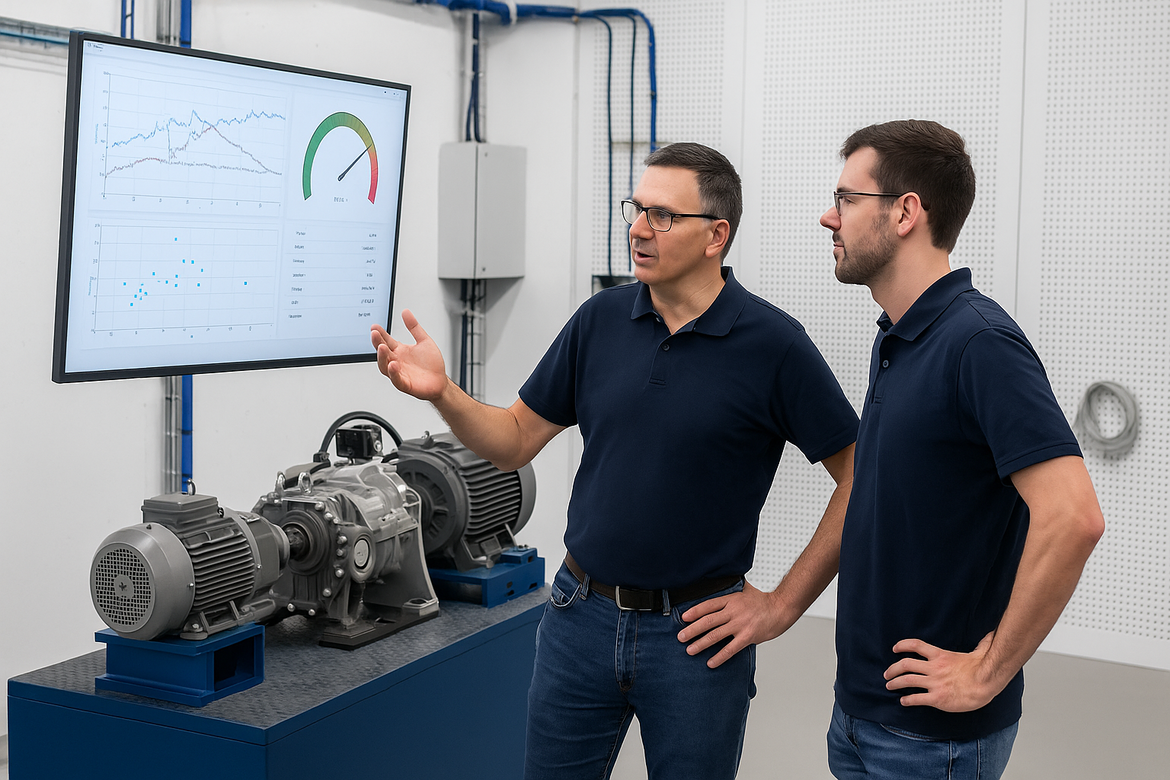

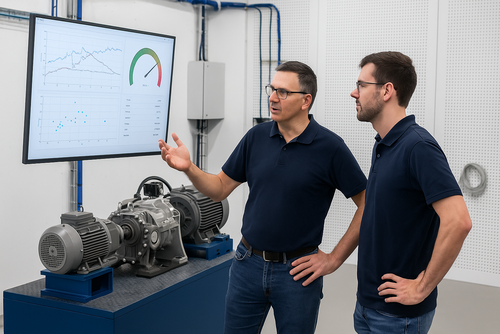

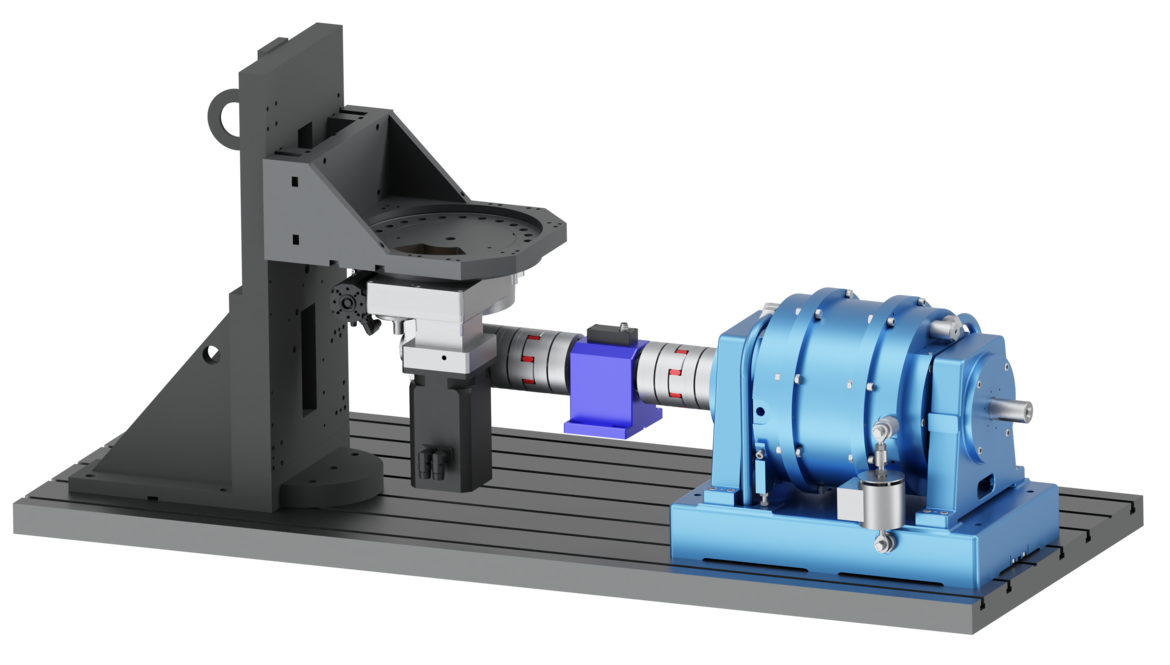

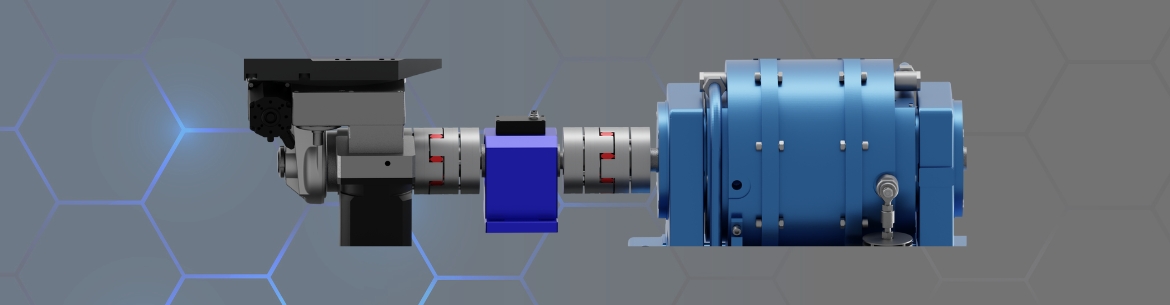

Unsere hauseigenen Getriebeprüfstände – für präzise Entwicklung und fundierte Validierung
Jahrzehntelange Erfahrung in der Getriebeprüfung
Flexibilität in der Getriebeprüfung

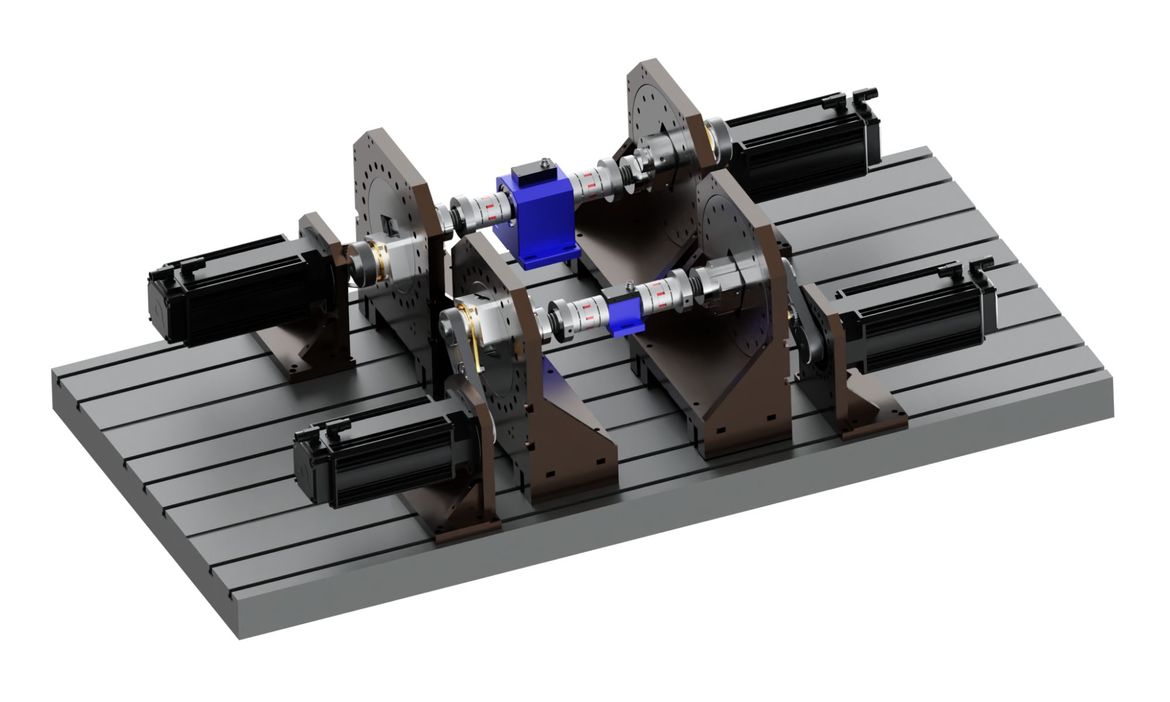

Unsere Prüfstände sind so flexibel konzipiert, dass wir nahezu alle Arten von Antriebssystemen detailgetreu nachbilden können. Ob klassische Getriebeanordnung, hybride Systeme oder vollständig individuelle Sonderlösungen – wir schaffen die passende Prüfumgebung für jeden Anwendungsfall. Dies ermöglicht uns eine realitätsnahe Prüfung unter praxisrelevanten Bedingungen.

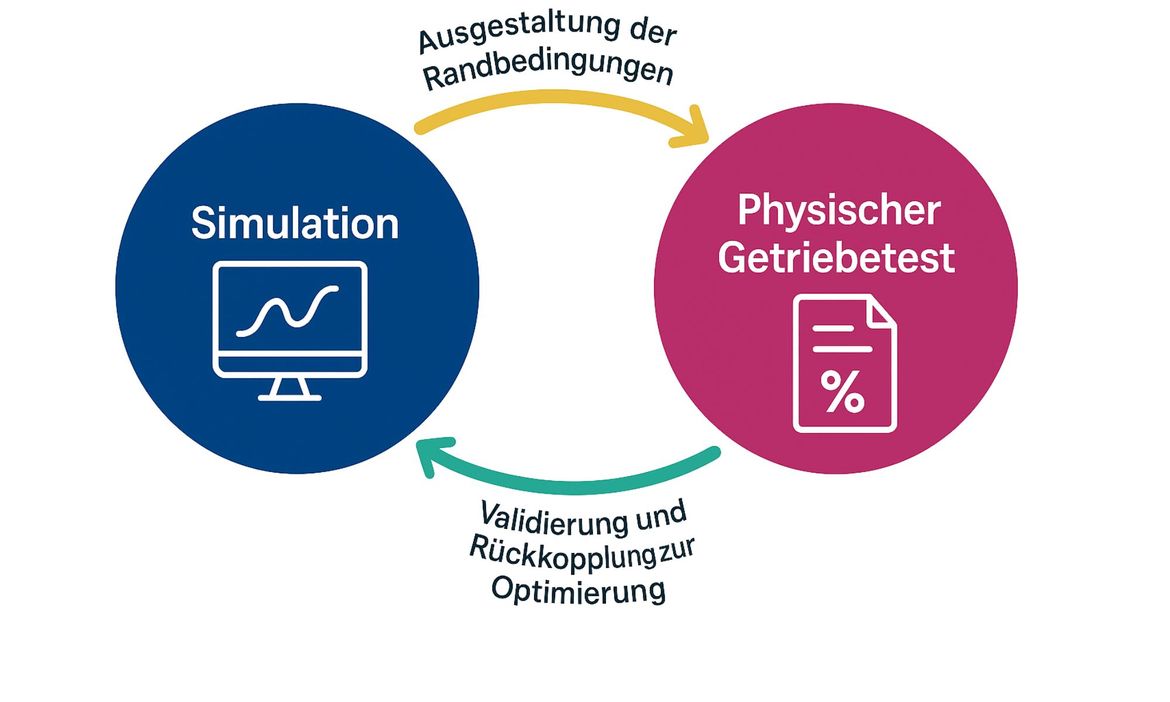

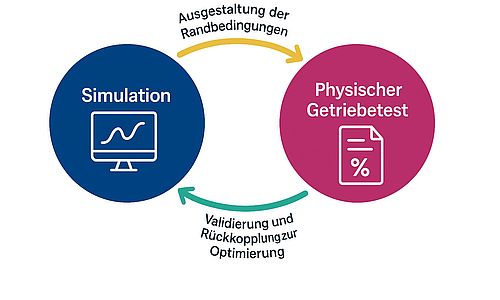

Engineering trifft Versuch: Validierung & Rückkopplung
Im Zentrum unseres Prüfansatzes steht die Verknüpfung zwischen Simulation und physischem Test. Kritische Bauteile werden im Prüflabor detailliert analysiert, wobei die Versuchsergebnisse direkt in die Simulation zurückgespielt werden. So entsteht ein effizienter Entwicklungsprozess mit kontinuierlicher Rückkopplung: Unsere Simulationsingenieure erhalten belastbare Daten zur Validierung und Optimierung ihrer Modelle – ein echter Mehrwert für die Qualität und Zuverlässigkeit Ihrer Antriebslösung.
Unsere Prüfleistungen im Überblick

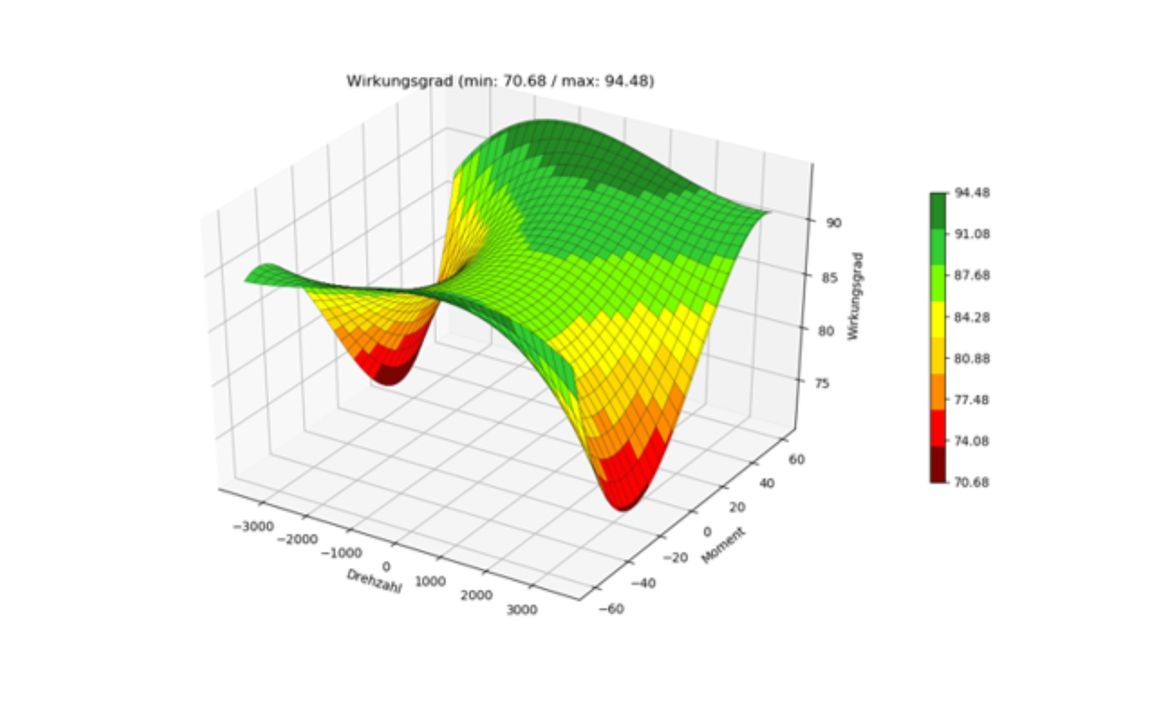

Lebensdauertests & Wirkungsgradmessungen

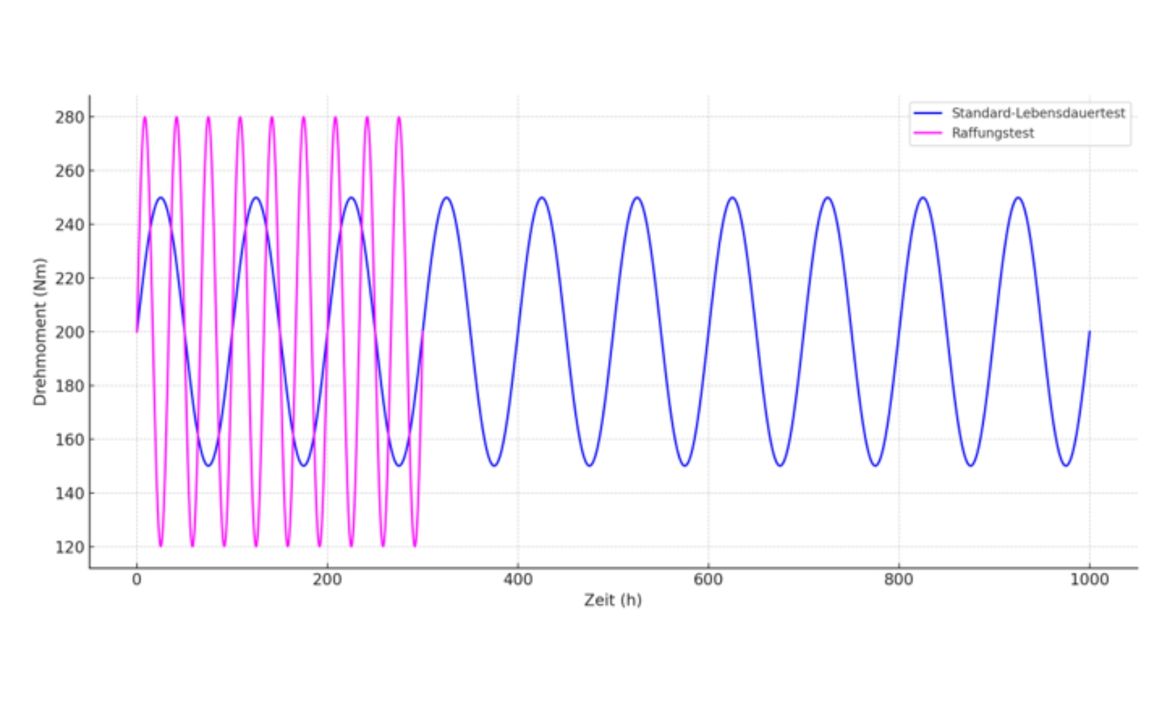

Um die Einsatzfähigkeit Ihrer Antriebskomponenten schon vor Serienstart abzusichern, führen wir gezielte Belastungs- und Lebensdauertests durch. Durch Raffungstests lassen sich kritische Belastungsszenarien in kurzer Zeit simulieren. Darüber hinaus bieten wir auch standardisierte Funktionstests sowie präzise Wirkungsgradmessungen an – alles in unserem hauseigenen Labor.
Technische Ausstattung unseres Prüflabors
Unser Prüfzentrum verfügt über modernste Messtechnik, modulare Prüfstände und individuell konfigurierbare Steuerungstechnik. So sind wir in der Lage, unterschiedlichste Antriebssysteme praxisnah und reproduzierbar zu testen. Aktuell umfasst unser Labor unter anderem:
Antriebstechnik
Für eine präzise und dynamisch steuerbare Belastung Ihrer Prüflinge setzen wir auf hochwertige Antriebstechnik:

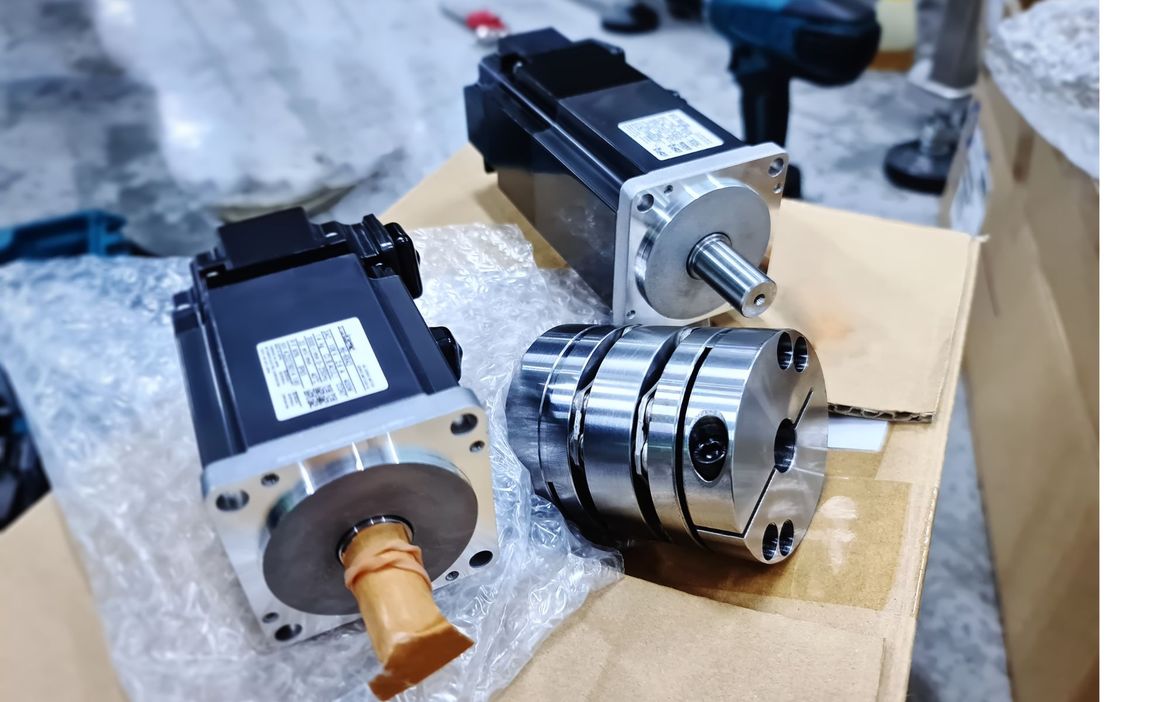

- Servomotoren und Umrichter mit Leistungen bis ca. 15 kW von verschiedenen Herstellern
- Präzise Regelung von Drehzahl und Drehmoment zur Simulation realer Betriebsbedingungen
- Einsatz von Hoch-Drehzahl-Motoren bis zu 12.000 U/min
- Aufbringung definierter Lasten:
- Magnetpulverbremse für gezielte Belastung bis 600 Nm
- Alternativ: eigene Getriebeeinheit mit Generator-Motor-Kombination zur flexiblen Rückspeisung oder Lastsimulation
Steuerungstechnik
Unsere Prüfstände werden mit modernster Automatisierungslösung präzise gesteuert – individuell und flexibel:

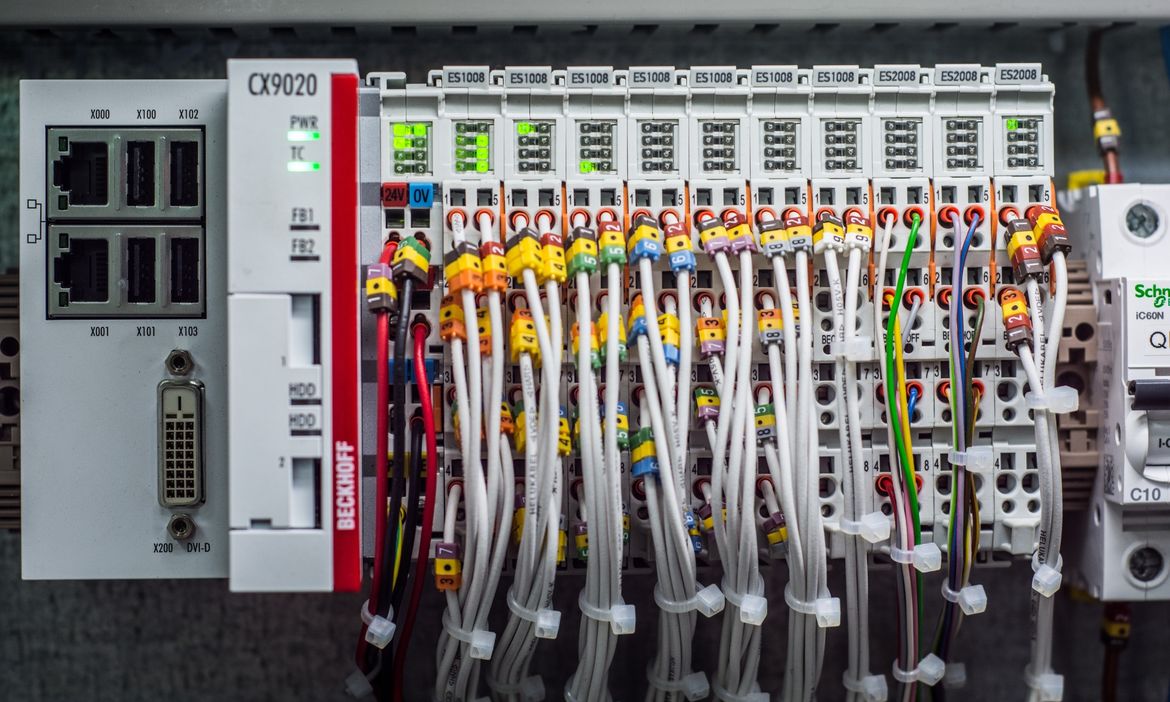

- Beckhoff-Steuerungssysteme, programmiert in Structured Text (ST) unter TwinCAT
- Inhouse-Entwicklung der Steuerungssoftware für maximale Flexibilität
Messtechnik & Sensorik
Für die zuverlässige Erfassung und Auswertung setzen wir auf hochpräzise Messtechnik und Sensorik:
- Erfassbare Messgrößen: Temperatur, Drehzahl, Druck, Kraft sowie Drehmoment (Genauigkeitsklassen 0,05 bis 0,1 % - Standardbereich bis 1000 Nm), Schwingbeschleunigung (mit getr.-spez. Auswertung), Geräusch (mit psychoakustischer Analyse)
- Abtastraten: Bis zu 50 kHz für hochfrequente Signale (z. B. Schwingungsanalysen) - Standard-Abstastrate => 1000 Hz
- Messgenauigkeiten: individuell auf Prüfanforderungen angepasst - Messmodule mit 16 bzw. 24 Bit Auflösung
IT-Infrastruktur & Visualisierung
Ein leistungsfähiges Datensystem sorgt für strukturierte Speicherung und individuelle Darstellung Ihrer Versuchsdaten:
- Zentrale Datenspeicherung in datenbankgestütztem Messdatenarchiv

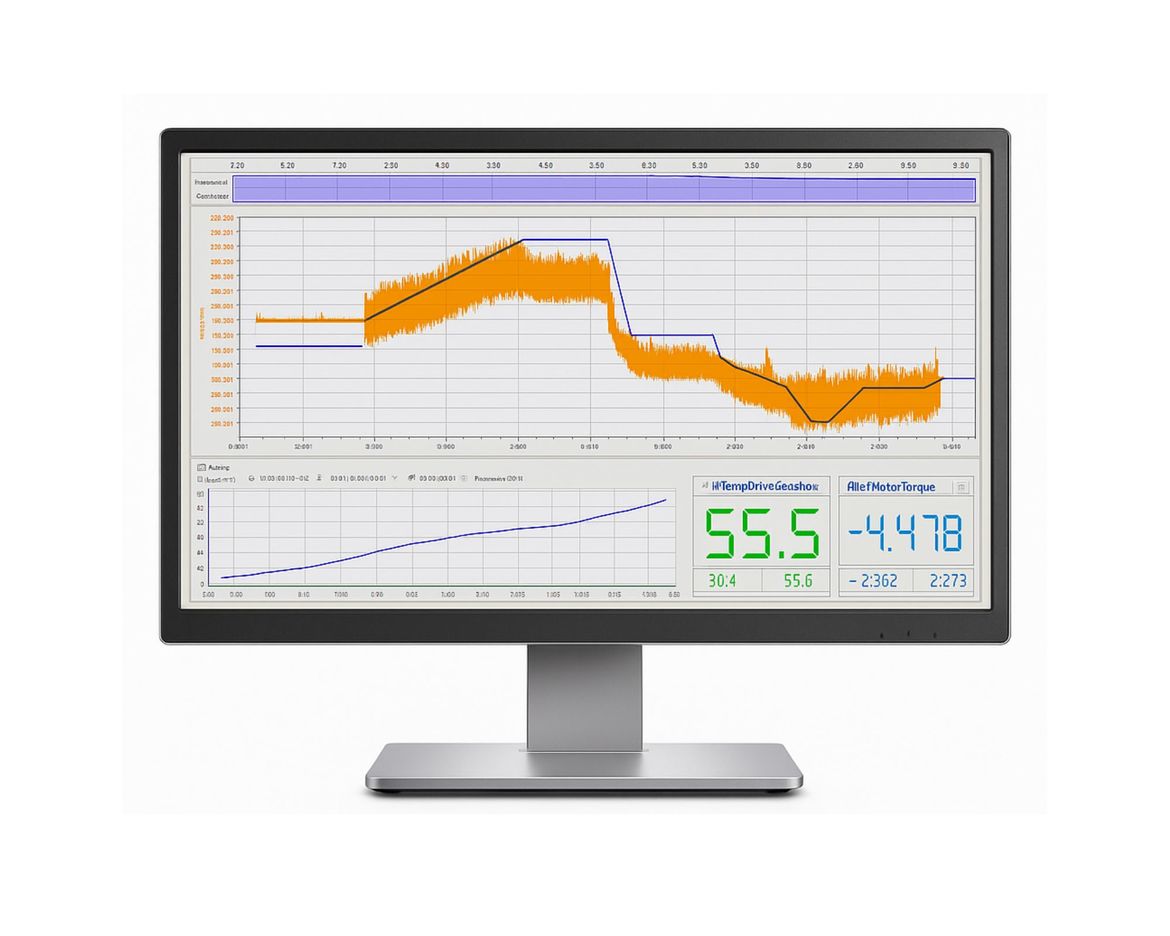

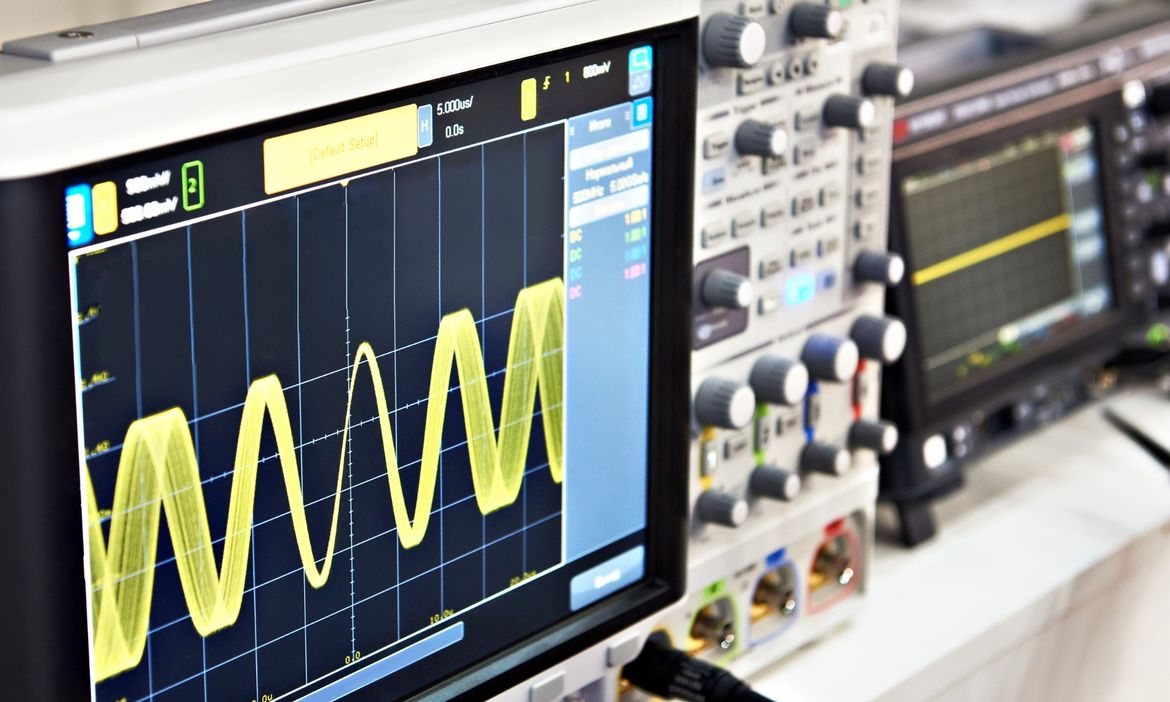

- Dashboard-Lösungen für den schnellen Überblick – auch während laufender Versuche
- Kundenzugriff möglich – auf Wunsch erhalten Sie Zugriff auf Ihre Versuchs-Dashboards in Echtzeit

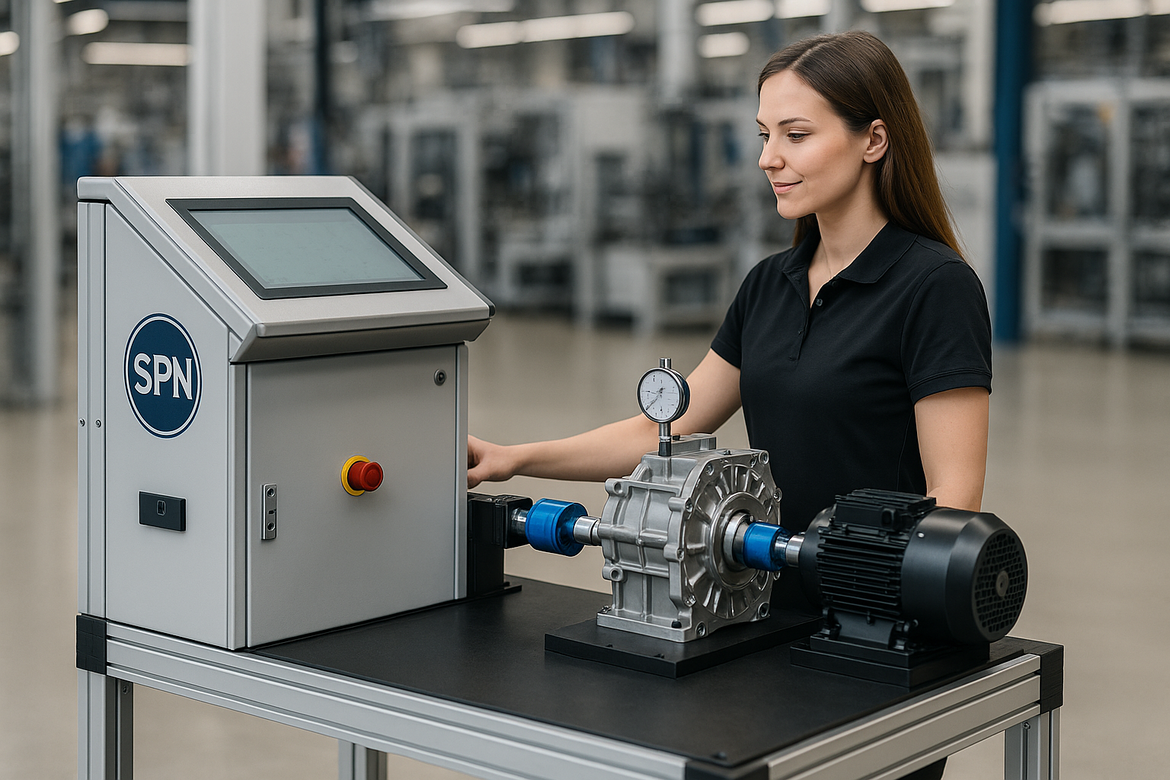

End-of-Line-Prüfstände für die Serienproduktion
Neben dem Test einzelner Getriebe bieten wir auch die Konzeption und Realisierung individueller End-of-Line-Prüfstände für Ihre Seriengetriebe an. Diese Prüfstände kommen in der Regel dann bei uns im Haus zum Einsatz und ermöglichen eine effiziente Endabnahme jedes einzelnen Seriengetriebes – abgestimmt auf Ihre spezifischen Anforderungen.
Durch die automatisierte Prüfung in reproduzierbaren Abläufen sichern wir höchste Qualitätsstandards in der Serie.
Wir prüfen auch Ihr Getriebe
1
Ihre Getriebeprüfung ist unser Antrieb: Wir prüfen Ihr Getriebe mit der gleichen Sorgfalt und Präzision wie unsere eigenen Produkte – unabhängig davon, ob es sich um ein Einzelstück oder einen Prototypen handelt.
2
Realitätsnahe Tests: Im hauseigenen Prüflabor durchläuft Ihre Komponente Belastungstests unter echten Bedingungen – fundiert, nachvollziehbar und dokumentiert.
3
Transparente Ergebnisse: Per Online-Dashboard können Sie den Testverlauf in Echtzeit verfolgen – live, transparent und ortsunabhängig.
