Die Fa. Jakob-Müller AG mit Firmensitz in der Schweiz ist ein Hersteller von High-End-Webmaschinen und entwickelt seit 130 Jahren innovative Technologien für die Band- und Schmaltextilienindustrie. Heute ist die Jakob-Müller AG der weltweit führende Anbieter auf diesem Markt.
Produkte, die mit diesen Maschinen hergestellt werden sind z. B. Sicherheitsgurte für Fahrzeuge, sicherheitsrelevante Lastgurte, hochwertige textile Etiketten, Falldämpfergurte oder Kompressions-bandagen für den Medizinbereich.

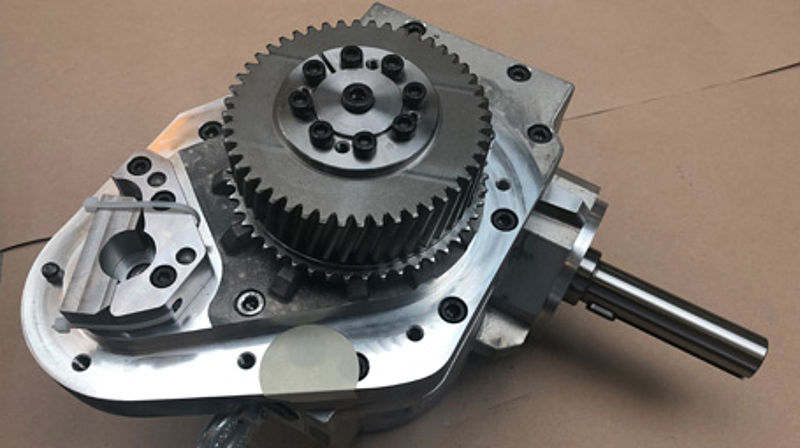

SPN hat jetzt ein Schneckengetriebe speziell für den Antrieb einer Jakob-Müller Webmaschine entwickelt und produziert. Das Getriebe wird über einen Zahnriemen auf der Schneckenwelle angetrieben. Der Triebsatz besteht aus einer einsatzgehärteten Schneckenwelle und einem Bronze-Schneckenrad, hat einen Achsabstand von 80 mm und eine Übersetzung von i=8. Um den Zielpreis zu erreichen wurde unter Anderem der Achsabstand reduziert und eine höhere Leistungsdichte erreicht. Über weitere Riemenräder werden verschiedene Nebenaggregate von der Schneckenwelle angetrieben. Auf der Abtriebswelle befindet sich neben dem schrägverzahnten Stirnrad noch ein Kettenrad, das die Ölpumpe der maschinenseitigen Durchlaufschmierung des Getriebes antreibt. Die Achse des Gegenrades wird über ein ins Getriebegehäuse integriertes Stahlbauteil geklemmt. Das Getriebegehäuse besteht aus 2 Aluminium-Kokillengussteilen.

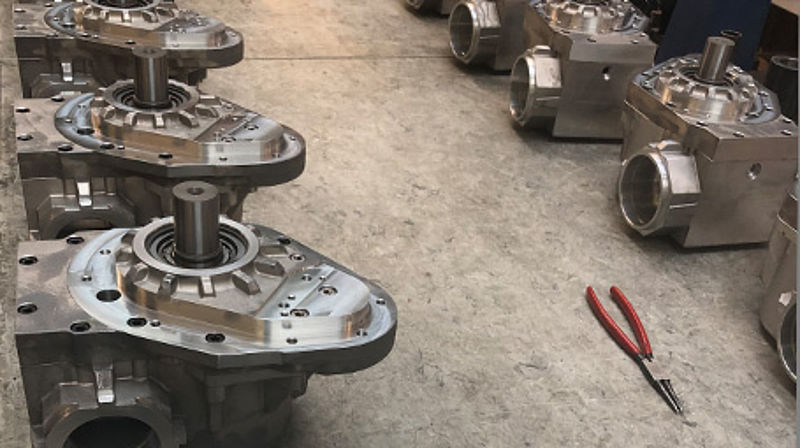

Die Jakob-Müller AG bestellte als Erstmusterserie 50 komplette Getriebe. Die Entwicklung wurde Ende Mai 2019 abgeschlossen. Mitte September konnten bereits 20 fertig montierte Getriebe ausgeliefert werden. Die Restlieferung wird Ende November abgewickelt. Die Maschinen von Jakob-Müller werden nahezu weltweit eingesetzt. Es sind zukünftig Stückzahlen von 400 Getrieben/Jahr geplant.
